探伤仪
产品名称:TUK700数字式超声波探伤仪
产品型号:
产品展商:北京时代佳享科技有限公司
产品介绍

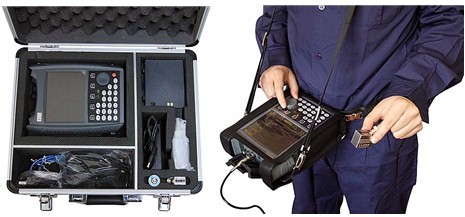

时代TUK700数字式超声波探伤仪

    TUK700系列数字式超声波探伤仪专为满足无损检测工程人员使用而设计,同时使用A扫和B扫两种扫描模式,能快速准确无损伤地检测,定位,评估和诊断各种损伤,焊接缺陷,裂纹,夹杂,工件内部气孔等缺陷进行无损检测。广泛应用于锅炉, 压力容器航天,军工,船舶制造,汽车,机械制造,冶金,金属加工业、钢结构、铁路交通、核能电力和高校实验室.



一,功能概述



DAC曲线自动生成,取样点不受限制,并可进行补偿与修正

☆发射脉冲频率可调,最大可达1000/

10个独立探伤通道,可自由设置和存储多种探伤工艺和标准,现场探伤无需携带试块

☆可处理最大6米量程的回波信号

5.7TFT彩屏显示,用户可以按照环境自行设备屏幕颜色

☆单探头、双探头、穿透等多种探伤工作方式

☆正半波、副半波、全波、射频共4种检波方式

☆具有双闸门捕捉波形功能

☆实时检索缺陷最高波,记录缺陷最大值

☆对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断

☆可设置闸门、曲线的进波、失波等多种条件的声光报警

☆主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找

☆主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置

☆数据可通过USB2.0接口导入计算机

☆大容量锂电池可保证续航20个小时以上,可随时更换电池

☆主机工作时可给电池充电

☆可用腕带单手持机操作,也可通过背带挂在胸前操作

☆防护等级IP53,可在滴水环境或小雨中使用





二,技术参数



检测范围:0-6000mm

声速范围:1000-9999m/s

增益范围:0dB-110dB

显示延迟:-20μs-+3400μs

探头零偏:0μs99.99μs

工作频率:0.2-10MHz

电噪声水平:≤10%

探头阻尼:100Ω、150Ω、200Ω、500Ω共4档可调

重复频率:10-1000Hz

灵敏度余量:>62dB

分辨力:>40dB(5P14)

线性抑制:0-80%(数字抑制)

垂直线性误差:≤3%

水平线性误差:≤0.1%

动态范围:≥32dB

秒冲类型:方波

秒冲强度:固定

秒冲宽度: 50-300ns

环境温度:-10℃-50℃

环境湿度:20%-95%RH



三,基本配置:

序号
物品名称
序号
物品名称
1
主机
9
上位机软件
2
充电器GM-084300
10
皮套
3
探头连接电缆1m长
11
仪器背带
4
直探头Φ20mm,2.5MHz
12
仪器箱背带
5
斜探头13×13K2,2.5MHz
13
合格证、保修单
6
耦合剂 95%甘油
14
装箱清单
7
可充电电池块
15
包装箱
8
Mini-USB数据线
16
操作手册

■ 可选附件:

探头
试块

四,型号对比

型号

TUK700系列数字超声波探伤仪

功能

TUK700

TUK710

TUK720

TUK730

TUK740

显示屏

TFT

TFT

TFT

TFT

TFT

检测范围

0-6000mm

0-6000mm

0-9999mm

0-9999mm

0-9999

声速范围

1000-9999m/s

1000-9999m/s

1000-9999m/s

400-20000m/s

400-20000m/s

工作频率

0.2-10

MHz

0.2-10

MHz

0.2-15

MHz

0.2-20

MHz

0.2-20

MHz

DAC曲线

AVG曲线

内置标准

闸门报警

曲线报警

波形冻结

通道

10

10

100

100

100

波形

100

100

1000

1000

1000

录像

5min×10

5min×20

5min×20

5min×20

60min×

60min×1

自动校准

脉冲幅度

固定

固定

可调

可调

可调

脉冲宽度

50-300ns

50-300ns

50-1000ns

50-1000ns

50-1000ns

噪声抑制

波峰记忆

回波包络

厚度B

颜色B

自动增益

回波编码

计算孔径

焊缝图示

裂纹测深

曲面修正

PC软件

电池模块

1

1

2

2

2

√:具备此功能  ╳:没有此功能、
