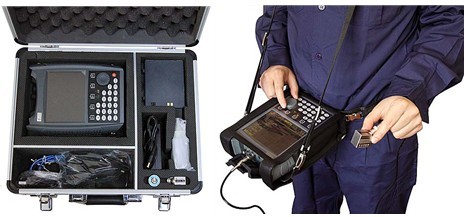

TUK740数字式超声波探伤仪

    TUK700系列数字式超声波探伤仪是为满足无损检测工程人员使用而设计,同时使用A扫和B扫两种扫描模式，能快速准确无损伤地检测,定位,评估和诊断多种损伤,焊接缺陷，裂纹,夹杂,工件内部气孔等缺陷进行无损检测。广泛应用于锅炉, 压力容器航天,军工,船舶制造,汽车,机械制造,冶金,金属加工业、钢结构、铁路交通、核能电力和高校实验室.

一，功能概述

☆DAC、AVG曲线自动生成，取样点不受限制，并可进行补偿与修正

☆发射脉冲频率可调，可达2000次/秒

☆100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块

☆可处理最大到25米量程的回波信号

☆检测过程实时动态录像并回访，录像时长累计最大可到160分钟

☆5.7寸TFT彩屏显示，用户可以按照环境自行设备屏幕颜色

☆单探头、双探头、穿透等多种探伤工作方式

☆正半波、副半波、全波、射频共4种检波方式

☆具有双闸门捕捉波形功能

☆根据曲面的直径自动修正缺陷位置的检测结果

☆自动测量、计算裂纹深度

☆实时检索缺陷最高波，记录缺陷最大值

☆对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，辅助对缺陷定性判断

☆焊缝图示、当量孔径计算等功能

☆可设置闸门、曲线的进波、失波等多种条件的声光报警

☆主菜单，子菜单在同一窗口显示。一目了然，操作简单，方便寻找

☆主要功能均通过快捷键实现快速进入，飞梭旋轮方便快速调整设置

☆多种行业报告可选

☆仪器自带厚度B扫描、颜色B扫描

☆数据可通过USB2.0接口导入计算机

☆大容量锂电池可保证续航20个小时以上，可随时更换电池

☆备用电池可单独充电，主机工作时可给电池充电

☆可用腕带单手持机操作，也可通过背带挂在胸前操作

☆防护等级IP53，可在滴水环境或小雨中使用

二，技术参数

检测范围：0－25000mm

声速范围：400－20000m/s

增益范围：0dB－110dB

显示延迟：-20μs－＋3400μs

探头零偏：0μs－99.99μs

工作频率：0.2-20MHz

电噪声水平：≤10％

探头阻尼：100Ω、150Ω、200Ω、500Ω共4档可调

重复频率：10－2000Hz

灵敏度余量：＞62dB
