一、概述

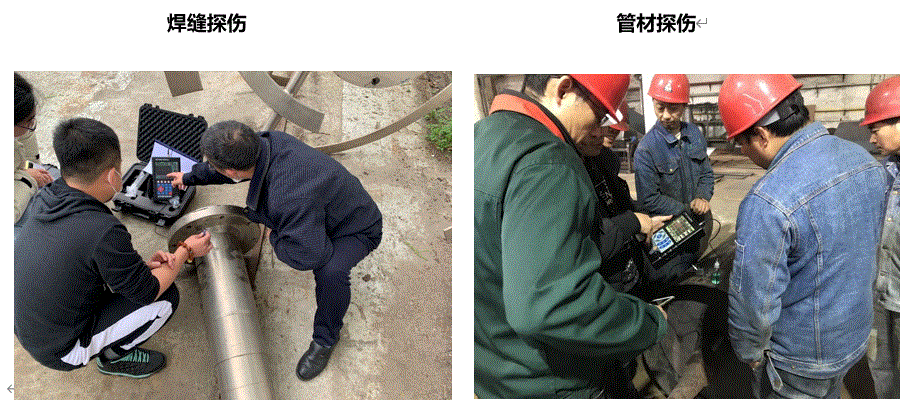

TUK760数字超声波探伤仪能够快速便捷、无损伤、准确地进行工件内部多种缺陷，如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器之一。
二、主要功能
1 屏幕休眠保护；高精度定量、定位，满足了较近和较远距离探伤的要求；
2 近场盲区小，满足了小管径、薄壁管探伤的要求；
3 自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K 值”、“前沿”及材料的“声速”;
4 自动显示缺陷回波位置（深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值）；
5 自由切换三种标尺（深度 d、水平 p、距离 s）；
6 自动增益、回波包络、峰值记忆功；
8 φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
9 500 个独立探伤通道，可自由输入并存储多个行业的探伤标准，现场探伤无需携带试块；
10 可自由存储、回放 500 幅 A 扫波形及数据；
11 DAC、AVG、TCG 曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
12 11个内置探伤标准可调出；
13 可以自由输入多个行业标准；
14 发射脉冲宽度和强度可调；B扫描功能，清晰显示缺陷纵截面形状；
15 与计算机通讯，实现计算机数据管理，并可导出 WORD 格式、A4 纸张的探伤报告；
16 IP65塑料外壳，坚固耐用，防水防尘，抗干扰能力佳；
17 超高亮彩屏显示，亮度可调，适合强光、弱光的工作环境；
18 高性能安全环保锂电池供电，可连续工作6-8小时；
19 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
20 掉电保护，存储数据不丢失；
21 探伤参数可自动测试或预置；
22 数字抑制，不影响增益和线性；
23 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的 Db 衰减可进行修正；
24 PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；
25 角度和 K 值两种。
三、技术参数
|
扫描范围： |
0～10000mm钢纵波 |
|
工作频率： |
0.4MHz～20MHz |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.1% |
|
增益 |
120dB |
|
灵敏度余量 |
＞62dB（深200mmΦ2平底孔） |
|
分辨力 |
＞40dB（5N20） |
|
动态范围 |
≥32dB |
|
噪声电平： |
＜8% |
|
硬采样频率 |
320MHz |
|
重复发射频率 |
100~1000HZ |
|
声速范围 |
100～20000（m/s） |
|
工作方式 |
单晶探伤、双晶探伤、穿透探伤 |
|
数字抑制 |
（0～80）%，不影响线性与增益 |
|
工作时间 |
连续工作10小时以上（锂电池） |
|
环境温度 |
（-20～70）℃（参考值） |
|
相对湿度 |
（20～95）% RH |
|
外型尺寸 |
238×160×48（mm） |
|
重量 |
1.0KG |
四、保养与维护
●探伤检测完毕，应对仪器的外表进行清洁，然后放置于室内干燥通风处；
●探头连线切忌扭曲重压，在拔、插连线时应抓住插头底部；
●为保护探伤仪及电池，每个月至少开机通电1到2个小时，并给电池充电，以免元器件受潮或电池过放而影响使用寿命；
●探伤仪在搬动过程中，应避免摔跌或强烈振动、撞击和雨、雪等淋溅；
●严禁使用具有溶解性的物质擦拭外壳。
|
