RT230彩屏粗糙度仪
产品特点：
·机电一体化设计，体积小，重量轻，使用方便；
·采用 DSP 控制和数据处理，速度快，功耗低；
·测量过程中自动切换量程；
·实时动态显示采样波形；
·实时查询测量结果、历史数据及波形轮廓；
·TYPE C 及 Mini USB 双 USB 接口设计，应用于通讯及充电
·可切换显示方向，方便左右手操作
·可选择 ISO、DIN、ANSI、JIS标准
·可设置测量结果的报警限值
·单选或批量打印历史记录及波形
·可单独或全部删除历史记录
·可显示全部参数及图形
·内置锂离子充电电池及充电控制电路
·有剩余电量指示图标，提示用户及时充电
·可显示充电过程指示，操作者可随时了解充电程度
·连续工作时间大于 20 小时
·大容量数据存储，可存储 100 组原始数据及波形
·实时时钟设置及显示，方便数据记录及存储
·具有自动休眠、自动关机等节电功能
·可靠防电机走死电路及软件设计
·显示测量信息、菜单提示信息、错误信息及开关机等多种提示说明信息；
·人体工学壳体设计，坚固、小巧、便携、可靠性高。
·中 / 英文语言选择；
·可连接电脑和专用打印机；
·可打印全部测量参数或打印用户设定的参数。
·校准样块采用光学玻璃基体，精度高，不易划伤，使用寿命长。
·可选配曲面传感器、小孔传感器、深槽传感器、测量平台、传感器护套、接长杆、微型打印机等附件。
技术参数：
|
名称 |
内容 |
|
测量
范围 |
Z轴（垂直） |
160μm(±80um） |
|
X轴（水平） |
17.5mm（0.69inch） |
|
分辨率 |
Z轴
（垂直） |
±20μm |
|
±40μm |
|
±80μm |
|
显示器 |
2,4英寸IPS / 320X240点阵 彩屏 |
|
测量
项目 |
参数 |
Ra、Rz、Ry、Rq、Rc、Rt、Rmax、Rp、Rv、R3z、R3y、Rz（JIS）、Rs、Rsk、Rku、Rsm、Rpc、Rmr |
|
标准 |
ISO4287国际标准；ANSI B46.1美国标准；
DIN4768德国标准；JIS B601 2001日本标准 |
|
图形 |
支承率曲线，粗糙度，原始轮廓，滤波波形 |
|
显示范围 |
Ra、Rq：0.005μm~16μm |
|
滤波器 |
RC,PC-RC,Gauss,D-P |
|
取样长度(lr) |
0.25,0.8,2.5mm |
|
评定长度（ln） |
Ln= lr×n n=1~5 |
|
传感器 |
测量原理 |
差动电感式位移传感器 |
|
触针 |
金刚石，90°锥角，5μm针尖圆弧半径 |
|
测力 |
<4mN |
|
导头 |
硬质合金，滑行方向半径40mm |
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
lr=0.8, Vt=0. 500mm/s |
|
lr=2.50, Vt=1.000mm/s |
返回 Vt=1.000mm/s |
|
示值误差 |
±(5nm+0.1A) A:多刻线样板参数Ra的标准值 |
|
示值变动性 |
不大于3% |
|
残余轮廓 |
不大于0.010μm |
|
电源 |
内置锂离子充电电池，用DC5V,800mA充电器充电 |
|
外形尺寸 |
142×55×40mm |
|
重量 |
约350g |
|
工作环境 |
温度：- 20℃~40℃ 湿度：<90% RH |
|
储存运输环境 |
温度：- 40℃~60℃ 湿度：<90% RH |
标准配置：
|
粗糙度仪主机 |
1台 |
|
TS100标准传感器 |
1支 |
|
多刻线校准样块 |
1块 |
|
校准样块支架 |
1个 |
|
传感器保护套 |
1个 |
|
简易支架 |
1个 |
|
充电器 |
1个 |
|
数据线 |
1根 |
|
改锥 |
1把 |
|
说明书、合格证、保修卡 |
1份 |
可选附件：小孔传感器、深槽传感器、曲面传感器、15MM极深槽传感器、接长杆、测量平台、连接体部件、微型打印机

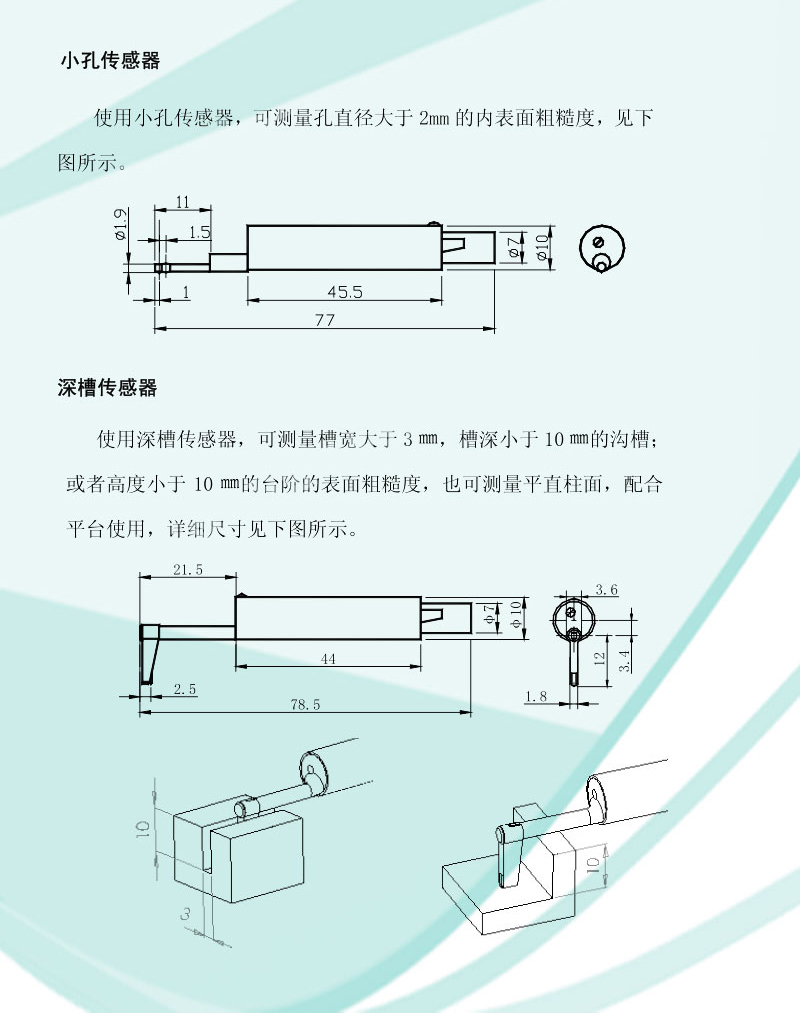

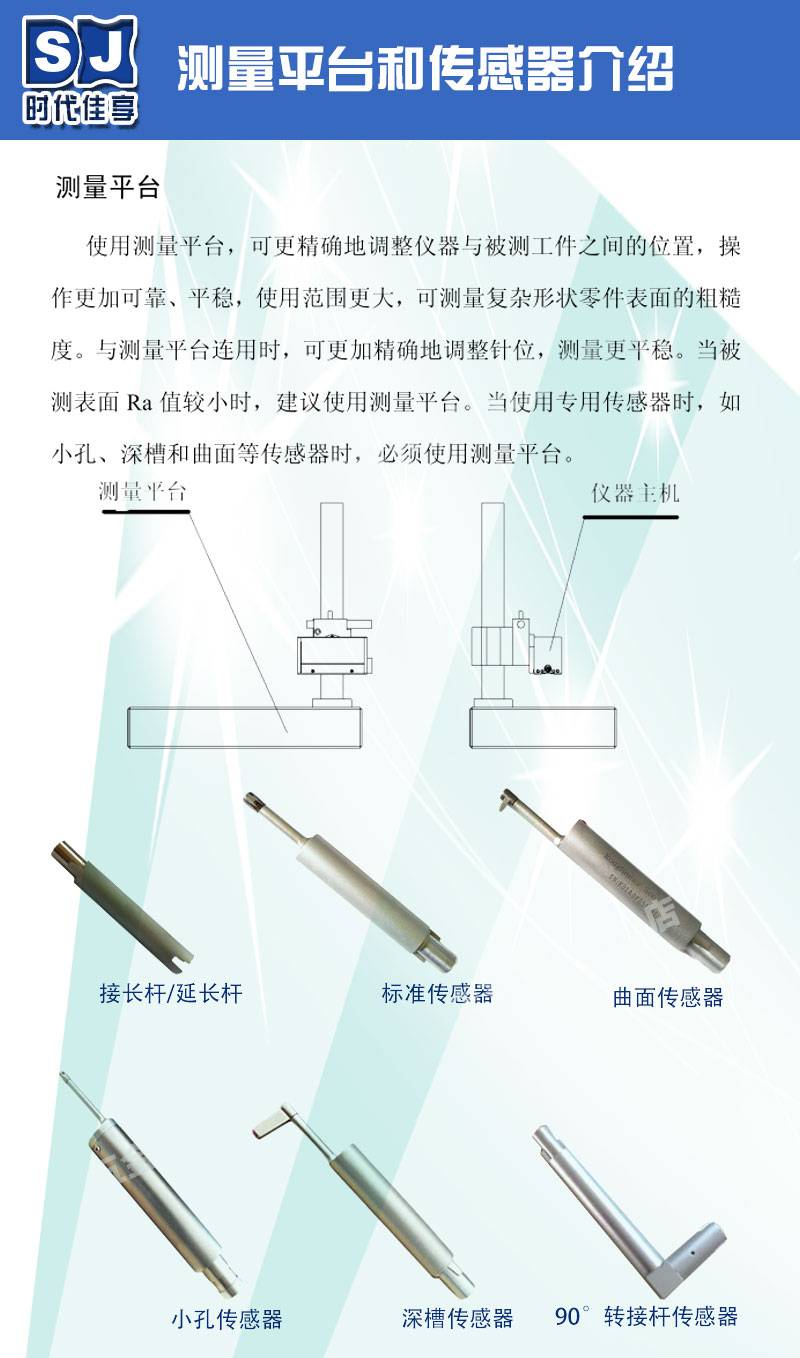

可选附件：（见下图）
|
